特别适用

大批量和对打码精度要求很高的用户

冲击频率

大于200 Hz

运行系统

单片机专用主板，内置多功能中英文界面打码机软件，无需外接电脑，触摸式标记系统

多种字体

多种字体可选，可加载

软件系统

X6单片机版打

图形编辑

软做成PLT文件,再通过图形转换插件转换成SLG文件后导入即可

打印内容

各种字符、流水号、VIN码及图形防伪标记

文字编辑

同时提供各类标记文字改型编辑

支持条码


本系统不支持，电脑版可打印条形码扫描器读取的条码字符

图形转换

做成PLT文件,再通过图形转换插件转换成SLG文件后导入即可

打印范围

200×120 mm（可以根据要求定做）

数据检索

将每天打印内容存档，随时检索历史打印数据

旋转升级

可外接圆周夹具（另购），进行圆弧打标

自动记忆

自动记忆设定的状态、流水号数

重复打印精度

<0.01 mm

自动对比

自动对比流水号、VIN码，提示重复

打印深度

0.02～1.2 mm 可调
（视压力大小、材质硬度和刻印速度而定）

文字定位

提供鼠标拖动、方向键移动及坐标输入

工件硬度

〈HRC60

自动保存

自动提示文件保存

打印速度

每秒可达4个字符 (2mm字高字母或数字)

模拟显示

可直接在屏幕上观察标记效果

打印方向

可选上、下、左、右、及管弧面、扇形

运行直观

屏幕显示即时运行路线

适用工件

各种材质、形状、尺寸

可连续工作

＞96小时

输入方式

手工、自动流水号递增（可设定递增数）

符合标准

可打印国家『车辆识别代号管理规则』中规定的VIN代码。可自动统计打印内容可满足ISO9001－9002质量体系认证对产品可标识性、追溯性的要求

电压／功率

220V 50Hz ±10％ 约200 W

外包装木箱尺寸

700（宽）*600（深）*880（高）(单位：mm)

气源压力

>=0.7 Mpa（实际使用0.2 ~ 0.6 Mpa）

总 重

82 KG

工作温度

5~45度

净 重

72 KG

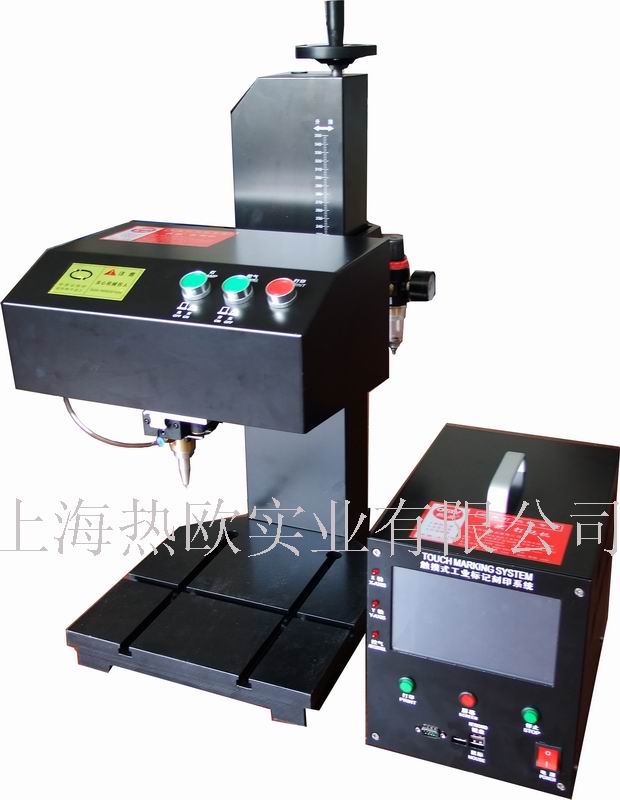

台式 一体式气动打标机 S-17 主要部件配置表

序号

子系统名称

规格型号

产地/品牌

数量

1

XY驱动器

2M432

定制

2

2

控制主板

OMYDPJ

热欧

1

3

电磁阀

35A-ACA

MAC

1

4

XY步进电机

定制

2

5

滤水调压阀

AFR2000

AIRTAC

1

6

同步带

200*120

FULONG

2

7

硬质合金针头

2、3、4 mm可选

硬质合金针芯

2

8

高强度高精度直线导轨

200×120 mm

PMI20

2
